蒸發式凝汽器主要利用水的蒸發潛熱換熱，換熱機理先進、***，其換熱效果取決于當地的濕球溫度，冷凝溫度(背壓)低，由于水的蒸發潛大，故較少的用水即可滿足換熱需要。 蒸發式凝汽器集凝汽器、冷卻塔、循環水泵及泵房于一體，結構緊湊，可將龐大的冷凝系統設備化，是一種***、節能、節水、環保型凝汽設備。 那么，蒸發式凝汽器到底有哪些優點呢? 節水：與濕冷方案相比，可節約用水40%～50%。 節電：與濕冷方案相比，可節電10%～20%;與空冷方案相比，可節電30%～50%。 節地：占地僅為空冷40%～60%，為濕冷80%左右。 環保：循環水在蒸發式凝汽器內自循環蒸發換熱，不會造成環境污染。 運行背壓低：冷凝溫度只與當地濕球溫度相關，冷凝溫度低，運行背壓低，發電效率高。 安全可靠：系統背壓穩定可靠 。 運行費用低：換熱效率高，蒸發式凝汽器運行費用低。 投資成本低：成本為空冷器投資60%～70%。

蒸發式凝汽器是依靠噴淋到換熱盤管外表的水膜蒸發(由引風機產生的強制對流空氣將其吸納、排除)吸收管內流體熱量，使管內蒸汽得到冷凝的一種***節能的換熱設備。 借助循環水來進行換熱，這是一種非常前衛的換熱機理，蒸發式凝汽器的換熱功效是由當地的濕球溫度所決定的，不受環境干球溫度的作用，因水有較大的蒸發潛熱，所以少量的循環就可達到要求，效率高，投入資金少。 以上就是蒸發式凝汽器的換熱原理，相信已經閱讀完本篇的您有了大致的了解，如仍有疑問，可直接聯系洛陽高華環保冷卻科技有限公司，公司主營產品：閉式冷卻塔、蒸發式冷凝器、空冷器、空冷島節能改造等產品，同時公司還可根據用戶現場情況進行非標部件設計制造，為用戶提供私人定制 服務。

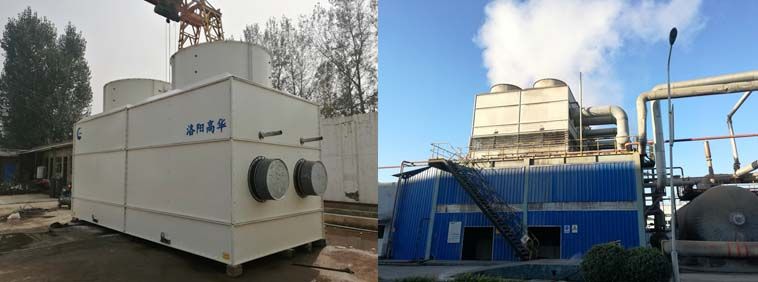

蒸發式凝汽器是由換熱模塊、水循環系統與風機這三個典型結構所組成的。 汽輪機排汽是從蒸汽入口到換熱模塊里，凝結水通過凝結水出口聚集于凝結水箱，而不凝氣體則通過真空管排出。管內的蒸汽在冷凝時會釋放大量的熱量，在熱力作用下會蒸發管外的噴淋水。通過風機的驅動力迫使空氣進入凝汽器下部，大氣則會從上部排出，由于噴淋水在蒸發時會吸收大量的潛熱，進而使水溫不斷升高達到換熱要求。未蒸發的水會自動流進下部水池，之后在循環水泵的動力下抽到換熱模塊上方，通過噴嘴噴淋后，會在換熱模塊冷凝管的表層結成水膜，逐層下流，這樣噴淋水就循環起來了。當收水器安裝于噴嘴上，阻止濕空氣帶出水滴。使用軸流吸風機可讓蒸發式凝汽器內部擁有一定的負壓，水的蒸發溫度下降，可進一步減少耗水量。 洛陽高華環保冷卻科技有限公司***生產銷售閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷器、空冷島節能改造等產品，本公司擁有先進的生產設備，經驗豐富的技術人員，產品設計新穎、制造精密、堅固耐用，深受廣大用戶的歡迎。過硬的產品質量、良好的跟蹤服務使我們與客戶建立了長期穩定的合作關系。

蒸發式凝汽器的四大優點： 一、節能 我們都知道蒸發式凝汽器只需換熱一次，將汽輪機多余的熱量直接排放于周圍空氣中，相較于水冷冷凝器，其冷凝溫度下降，背壓低，抽汽量對應縮減，機組能耗下降，經濟性高。使用它來當做汽輪機排汽冷凝，可確保汽輪機排汽壓力低于水冷排汽壓力。 二、節水 因蒸發式凝汽器的局部風機壓力較低，所產生的蒸發換熱就會在低溫下開展，使局部水蒸汽壓力下降，蒸發會帶走大量的熱量，進而加大了水的汽化潛能，使水的蒸發量大幅下降。 天氣熱的情況下，蒸發式凝汽器會全水運營，反之天氣冷的情況下，自然會縮減用水量，這樣真正達到了省水的目標。 三、節省運行費用 蒸發式凝汽器是通過水的蒸發來帶走汽輪機的熱量;相對于擁有濕冷塔的冷卻循環系統，其噴水量不足后者的1/3，所以，水泵的功能大幅下降，廠用電量自然減少了;另外不需要高標準的水質，系統簡單，維護起來更加容易，成本自然會下降了。 四、節省投資 相對于冷凝汽輪機排汽來講，使用蒸發式凝汽器可不必投入去濕冷塔和大型循環水泵，所以投入成本要遠低于濕冷塔的濕式循環冷卻系統。 很高興為大家收集整理以上內容，如想了解更多相關信息，可隨時關注洛陽高華環保冷卻科技有限公司官網，公司致力于閉式冷卻塔、蒸發式冷凝器、空冷器、空冷島節能改造等產品的研發、設計、生產及銷售業務，同時開展各工藝冷卻系統維修維護、更新業務;可以根據用戶現場情況進行非標部件設計制造，為用戶提供私人定制 服務。

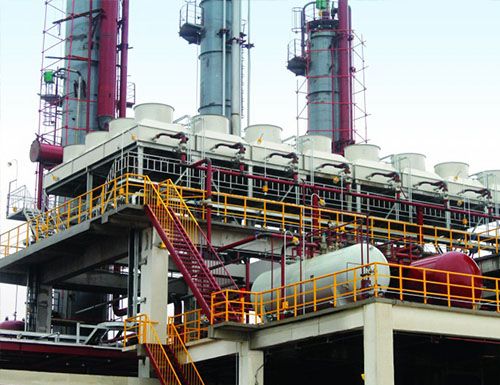

空冷器是利用空氣冷卻熱流體的換熱器，管內的熱流體通過管壁和翅片與管外空氣進行換熱，所用的空氣通常由通風機供給。空氣冷卻器可用于冷卻或冷凝，廣泛應用于煉油、石油化工塔頂蒸氣的冷凝，回流油、塔底油的冷卻，各種反應生成物的冷卻，循環氣體的冷卻和電站汽輪機排氣的冷凝。工作壓力可達69兆帕，但耗電量、噪聲和占地面積均大，冷卻效果受氣候變化影響較大。 空氣冷卻器以空氣作為冷卻劑，可用作冷卻器，也可用作冷凝器。空冷器主要由管束、支架和風機組成，空氣冷卻器熱流體在管內流動，空氣在管束外吹過。由于換熱所需的通風量很大，而風壓不高，故多采用軸流式通風機。 管束的型式和材質對空氣冷卻器的性能影響很大，由于空氣側的傳熱分系數很小，故常在管外加翅片，以增加傳熱面積和流體湍動，減小熱阻。空氣冷卻器大都采用徑向翅片，通常采用外徑為25mm的光管，翅片高為12.5mm的低翅管和翅片高為16mm的高翅管。翅片一般用熱導率高的材料(較常用的是鋁)制成，纏繞或鑲嵌到光管上。為強化空冷器的傳熱效果，可在進口空氣中噴水增濕，這樣既降低了空氣溫度，又增大了傳熱系數。采用空氣冷卻器可節省大量工業用水，減少環境污染，降低基建費用，特別在缺水地區，以空冷代替水冷，可以緩和水源不足的矛盾。 洛陽高華環保冷卻科技有限公司注重人才培養，走“***化”路線，企業在技術、銷售、服務等各大領域精耕細作廣納***性人才，積極調整企業的內部結構，助推空冷島節能改造市場良性持久發展。

1、空冷器允許管內系統阻力降大者，可以考慮采用多管程，反之，以選用少管程數為宜; 2、一般液體流速應在0.5-1m每秒，氣體流速可在5-10kg，每平方米每秒，根據此流速核算所選管程數，管內阻力應降在允許范圍內; 3、對于冷凝過程，如對數平均溫差的校正系數小于0.8，或含有不凝氣成分時，空冷器則應考慮采用兩管程以上的管程數; 4、對于多管程的管束，每一管程的管程數，應按該管程介質流速率確定，特別是氣體冷卻或有冷凝過程的管束，設計成不同管數的管程較為合理。 洛陽高華環保冷卻科技有限公司***研發空冷器、閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷島節能改造等產品，公司堅持以高新技術服務于客戶，以優越的環保產品質量贏得用戶的信賴。

冬季啟動時，如何保證空冷島節能改造的較小防凍流量，步驟如下： 1、系統建立真空(<20KPa)，檢測所有列的電動隔離閥是否關閉，抽真空旁路手動閥是否關閉。 2、慢慢增加汽機的排汽量，直到殘留氣體被抽真空系統抽走。 3、等進入蒸汽列的凝結水溫度和抽真空溫度達到32℃時，啟動空冷島節能改造的逆流單元風機，延時1分鐘順啟順流單元風機，達到降低ACC系統壓力。 4、檢測排汽管道的壓力，避免出現壓力增加至汽機背壓報警/跳閘值;并檢查相應列各電機、減速機的參數是否正常。 5、緩慢增加進入空冷島節能改造的蒸汽流量，并且確保凝結水和抽汽溫度不低于霜凍保護限值，保證空冷安全、穩定投入運行。 洛陽高華環保冷卻科技有限公司專注于閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷器、空冷島節能改造等產品的研究與發展，引領行業發展方向，創建企業核心競爭力，以技術創新為手段，精雕細琢，不斷推動產品品質升級，超越用戶需求期望。

環境溫度是變化的，應該根據環境溫度的變化來合理的選擇啟動的背壓值。保證空冷島節能改造在啟動時不凍結，使冬季的整個啟動過程在運行人員的控制中，增加機組的運行的穩定性。接下來，小編就帶大家來具體了解下空冷島運行背壓值的設定。 1、已運行的空冷島節能改造中運行背壓值是程序自動設置的，(冬季15KPa和夏季是8.5KPa)且不能人為干預; 2、針對特殊項目，在空冷畫面中運行人員可以人為設置給定背壓值; 3、機組在冬季啟動時，為保證較小防凍流量，采取人為調整背壓啟動，對于空冷島節能改造啟動也是非合適的。 zui后，洛陽高華環保冷卻科技有限公司需要提醒下大家，在冬季工況時設定空冷器背壓值時，盡量避免大幅度的調整設定值，以免出現轉速上升幅度過大而導致個別管束過冷現象。

蒸發式冷凝器在技術方面主要有以下三大優越性： 1、箱體采用進口優質超級鍍鋅板，可選靜電噴塑工藝，集水槽可選用304不銹鋼板。 2、采用引風逆流和一次換熱設計，熱量的傳遞完全依靠盤管組表面，空氣以低速從蒸發式冷凝器下部四周進入，而以高速從上部排出，使熱濕飽和空氣的回流減速至較小。 3、先進的大水量噴淋裝置，可淋水較大限度地包容管壁，提高換熱系數，本裝置結構先進，無堵塞現象的特性，減少表面結垢，提高蒸發式冷凝器的使用效率。 洛陽高華環保冷卻科技有限公司前身是始建于1992年的洛陽市高華耐火材料廠，公司致力于節水型復合冷凝(卻)器、電站用蒸發式凝汽器、“空冷+蒸發冷”復合閉式冷卻系統、防白霧***復合冷卻系統等產品的研發、設計、生產及銷售業務，同時開展各工藝冷卻系統維修維護、更新業務;可以根據用戶現場情況進行非標部件設計制造，為用戶提供私人定制與服務。

蒸發式冷凝器的防凍有兩部分：噴淋水系統和內部循環水系統(軟化水)。噴淋水系統的防凍問題通常在積水盤內增加電加熱器，一般在噴淋水低于5℃時開啟，8℃以上停掉。溫度探頭將信號傳遞至控制柜，自動控制電加熱器的啟停，電加熱器的功率選擇依據循環水量和外界氣溫確定。 內部循環水系統的防凍可以加乙二醇溶液或者增加電加熱設備，乙二醇溶液的冰點溫度要求選在當地較低溫度以下。對于較大的冷卻系統場合，可以考慮挖水池將噴淋水入蒸發式冷凝器內，能夠節約因電加熱運行的耗電費用，還可以在水池內投放藥品，改善噴淋水的水質。 蒸發式冷凝器如果配有電控系統，可能會因主系統的負荷變化帶來冷卻塔臺數運行的變化，所以也需要考慮防凍的問題。不用的設備可在冬季以前進行排空處理來防凍。隨著科學技術的不斷發展，閉式冷卻塔必然會迎來更大的發展和應用空間。

蒸發式冷凝器主要是采用空氣進行冷凝器，通過風機促進空冷器的內部到外部的空氣流通，強大的氣流不斷的帶走箱體內的熱氣來降低溫度。冷凝器與水冷相比較，缺少了噴淋水裝置，水蒸發吸熱是我們都明白的道理。 冷凝器在我國的西部缺水地區表現的尤為明顯，冷凝器缺少了噴淋水來蒸發吸熱，但是增加了箱體內冷凝盤管的水量，確實在一定程度上增加了蒸發式冷凝器的生產成本，增加了冷凝盤管，提高了散熱面積。冷卻介質在盤管內流動的時候，增加了流動的距離，增加了干冷凝盤管的接觸時間，熱量增加了熱量的傳遞。設置的風機，使熱空氣快速的排出箱體，并且不斷的吸收新鮮自然空氣進來吸收溫度。 相比較水冷，減少了噴淋等裝置，箱體結構設計簡單，降低了設備的維護費用，使用環境也比較廣泛。蒸發式冷凝器雖然設置了收水器，但是還會有部分的水分在不斷的蒸發，在水資源并不豐富的地區，冷凝器就受到了限 制。在行業領域中占據著較大的優勢地位，由于技術要求的不斷發展，傳統的水冷卻方式顯示出不同程度的缺陷，空氣冷卻的方式開始受到關注。 根據***人員的檢測，蒸發式冷凝器在維護成本上是水冷的五分之一，冷卻能力和水冷器基本持平。因為不需要水，在短時間短電的情況下，箱體內自然氣流會繼續流動，相比較流動速度降低，但是還具有一定的冷卻能力，可以適應短時間的供電不足造成的影響。 蒸發式凝汽器不需要水，因此在冷卻盤管的表層，不會形成水垢，不用擔心長時間使用水垢附著，造成的冷卻效率降低的情況。蒸發式空冷器選型，需要根據時機的冷卻要求來設計冷凝盤管的冷卻能力。并且蒸發式冷凝器的工作原理也比較簡單，常規技術人員都可以實現維修和維護的要求。

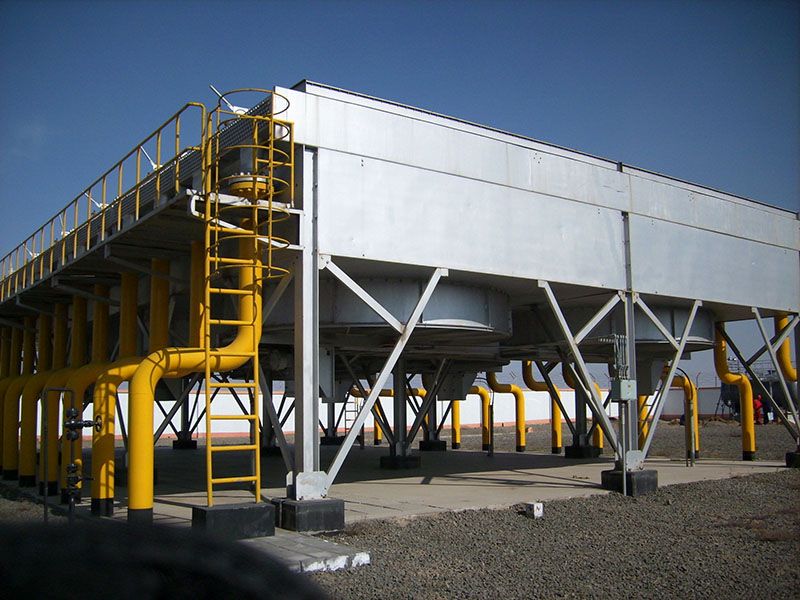

空冷器電機采用變頻電機，可以根據外界溫度調整電機功率，實現調節空氣冷卻器供風量的目的，從而提高了空氣冷卻器的使用率和系統的效率，降低能耗。另一方面變頻器控制實現了電機軟啟動，延長電機使用命，也減少了電氣維護工作量。下面，洛陽高華環保冷卻科技有限公司為您簡要介紹變頻電機選擇的幾個條件。 1、電機轉速的調節 采用變頻器加三相異步電動機驅動空氣冷卻器風機，可通過調節變頻器輸出頻率的方式調節空冷器的轉速。 2、普通電動機與變頻電動機的對比 第二氣體處理廠風機原配備動力為普通三相異步電動機。在實際應用中，普通三相異步電動機散熱風扇裝在電機轉軸上，在低速下電機散熱能力迅速下降，電機溫升增加。同時普通電機設計時為了提***率，磁路一般設計為飽和，變頻器的輸出含高次諧波在低頻下可加深磁路飽和，導致電機損耗溫升增加。為保證普通電機正常工作，普通電機的工作頻率范圍不超過30～50Hz，不能滿足生產調節的要求。變頻電動機的主磁路一般設計成不飽和狀態，具備更寬廣的調速范圍和更高的設計質量，并可進一步抑制高次諧波磁場，滿足寬頻、節能和低噪音的設計指標。空冷器變頻電動機的冷卻方式采用獨立的電機驅動，強 迫通風冷卻，其散熱與主電機轉速無關。 3、電機轉速與功率 風機屬于典型的二次方轉矩負載，理論上風量與轉速的一次方成正比，軸功率與轉速的三次方成正比。當風機轉速下降時，其電動機輸入功率迅速降低。因此將普通電機改為變頻電機可到降低電機下限運行頻率、下限轉速。空冷器變頻電機在低頻率情況下運行時，所需要的功率大大降低，還可節約電能。 洛陽高華環保冷卻科技有限公司***研發閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷島節能改造等產品，公司堅持以高新技術服務于客戶，以優越的環保產品質量贏得用戶的信賴
